[02-06]Lancer CS0 - Podświetlenie zegarów, włączników, popielniczki, zapalniczki

p03 - 31-05-2017, 11:41

Testowałem kilka typów ledów do przełączników i panelu klimatyzacji. Żadne z gotowców nie świeciły zadowalająco. Efekt najbliższy żarówkom i dobre rozproszenie uzyskałem stosując normalne diody http://allegro.pl/dioda-d...5612060650.html z opornikiem (chyba 10k). Bez koszulek z ori żarówek jest przyjemny odcień, nie rażący. Ściemnianie daje pożądany efekt. Minus taki, że trzeba lutować.

Do lampki kabinowej nie sprawdziły się:

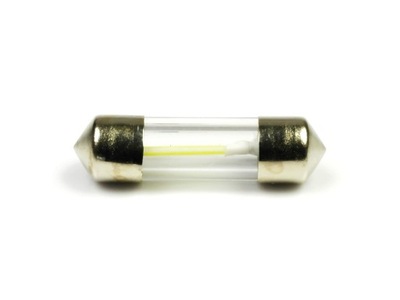

Rurkowa, która szybko się spaliła

leoluke - 11-06-2017, 15:31

Tak wcześniej zapowiadałem, chciałem podzielić się wrażeniami po skończonym projekcie poprawy podświetlenia zegarów.
Prędkościomierz i obrotomierz
Po niezadowalającym efekcie z użyciem jednochipowych diód T5 zamontowałem pięciochipowe, takie jak na poniższym obrazku:

Jest dobrze, ale efekt nie powala. W związku z tym, że na dwa duże zegary przewidziano tylko trzy miejsca na diody trzeba było uporać się z problemem nierównomiernego podświetlenia. Na przykłąd: jedna dioda jest tuż za cyfrą "2" na obrotomierzu, i "2" była bardzo mocno podświetlona, natomiast np. "5" dużo mniej. rozwiązałem ten problem podklejając białą taśmę na plastiku między diodą a "dwójką". Trochę rozprasza światło i jest w miarę równomiernie. Niestety jednak ogólnie nie widzę dużej różnicy między tym co jest teraz, a standardowym podświetleniem.
Wyjątkiem jest czwarta dioda jaką wymieniłem, a mianowicie za ekranem przebiegu. Tam włożyłem jednochipową i jest zdecydowanie jaśniej i bardziej czerwono.
Zegar przy nawiewach
Tutaj przeszkadzało mi że zegar się ściemniał jak miałem włączone światła mijania w dzień. Jak świeciło słońce, nie było nic widać na ekraniku. Wystarczyło zagiąć pin "ILL", tak żeby nie wchodził do konektora. Teraz nie ściemnia się nawet przy włączonych światłach mijania i bardzo dobrze widać godzinę na wet przy słonecznej pogodzie.

Daro93 - 25-07-2017, 20:23

Witam. Wziąłem się dzisiaj za wymianę żarówki od sygnalizacji otwarcia drzwi. Wszystko ładnie, pięknie do czasu gdy zmontowałem wszystko i okazało się że nie działa podświetlenie liczników i pokręteł nawiewu. Widziałem podobny wpis z 2011 roku, ale nie widziałem odpowiedzi. Pomożecie?
leoluke - 25-07-2017, 21:48

Skoro jedno popsuło się od majstrowania przy drugim, to obstawiałbym, że może spalił się bezpiecznik. Czy żarówka, którą wymieniłeś działa jak należy?
Daro93 - 25-07-2017, 22:06

Żarówka działa, a bezpiecznik od wskaźników nieprzepalony
evoIX - 26-07-2017, 00:42

Daro93, sprawdz bezpieczniki pod maską. Tam są odpowiedzialne za podświetlenie liczników 7,5A tylko już nie wiem dokładnie który. Też mi się parę razy przepalił :)
Daro93 - 26-07-2017, 19:11

Rozwiązałem problem. Wczoraj wpadła mi żarówka pod kokpit i rozbierałem plastik pod kierownicą, zapomniałem, że wypadły mi kostki od potencjometru i regulacji wysokości świateł. Podłączyłem i wszystko działa :)
rudi88 - 26-07-2017, 23:03

A u mnie taka ciekawostka. Wsadziłem nowe diody do podświetlenia potencjometrów ogrzewania i wentylacji. I teraz jak mam włączoną klimę lub podgrzewanie szyby i włączę światła to lampka klimy przygasa. Wcześniej wymieniałem już kilka razy diody i nie było tego problemu.
evoIX - 28-07-2017, 22:44

U siebie zmieniłem podświetlenie pokręteł nawiewow i przycisków na diody a do licznika włożylem diody RGB (taśmę) ze sterownikiem. Wyczyscilem też drobnym papierem ściernym tarcze liczników od środka, żeby świeciło jaśniej. I tak to wygląda:

https://drive.google.com/file/d/0B2ElT9DFSpzdMEprQ21MWVdMVzg/view?usp=drivesdk

https://drive.google.com/file/d/0B2ElT9DFSpzdcnNGYks2YW1xYzg/view?usp=drivesdk

https://drive.google.com/file/d/0B2ElT9DFSpzdLWtoNHFHN0xxc2s/view?usp=drivesdk

[ Dodano: 28-07-2017, 23:07 ]
https://drive.google.com/file/d/0B2ElT9DFSpzdbGJrc0lwY3NZcGs/view?usp=drivesdk

https://drive.google.com/file/d/0B2ElT9DFSpzdYTdGQWdTSmhJVkU/view?usp=drivesdk

_Mani_ - 30-07-2017, 20:51

evoIX, Jakie diody zastosowałeś do pokręteł nawiewów?
evoIX - 31-07-2017, 10:23

_Mani_, zastosowałem takie: https://drive.google.com/file/d/0B2ElT9DFSpzdeWswWUloM3hJa2s/view?usp=drivesdk

Są to diody led T5, tylko przełożyłem je do oryginalnych oprawek.

DUXXXXXX - 01-10-2017, 11:52

Co zrobiłeś że kilometry tak ładnie widać bo umnie słabo

[ Dodano: 01-10-2017, 12:07 ]
Jak zmienisz kolory

evoIX - 01-10-2017, 15:31

Do wyświetlacza kilometrów dałem taką diode z oprawka jest w linku poniżej.
Kolory zmieniam pilotem, który jest ze sterownikiem RGB.

https://drive.google.com/file/d/0B2ElT9DFSpzdT0tKNmVwZk9WSmM/view?usp=drivesdk

DUXXXXXX - 01-10-2017, 20:18

A czy do zegarów jest ta sama dioda co do kilometrów i ile diud czeba do licznika
evoIX - 02-10-2017, 15:30

Pasują te same, a trzeba ich w sumie 4szt.
